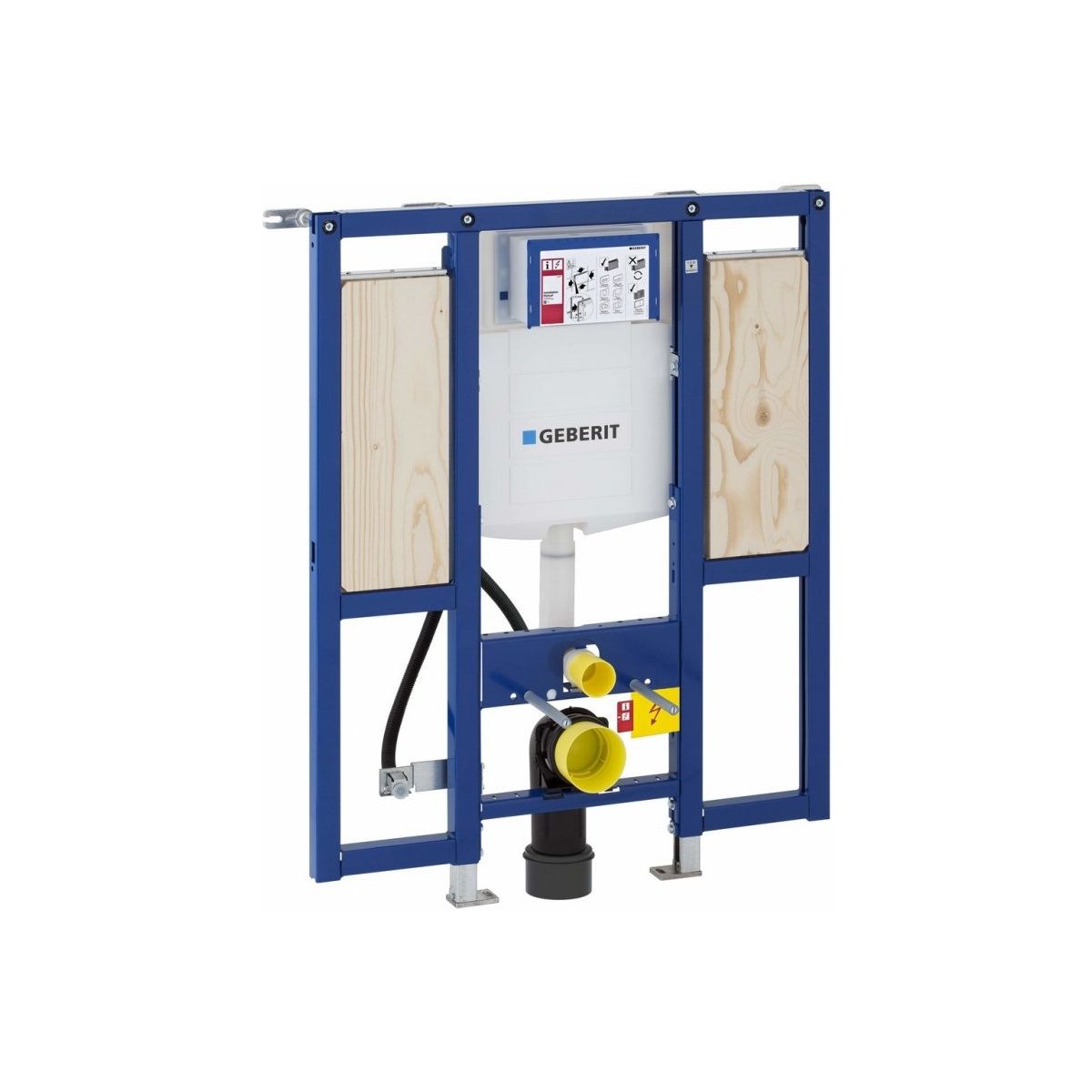

Geberit Duofix inbouwframe voor de hangkom voor gehandicapten 111.375.00.6

Toepassing:

- voor metalen en houten constructiewanden

- voor Geberit Duofix-systeemwanden

- voor montage in installatiewanden met halve hoogte of kamerhoogte

- voor montage in wanden met metalen staanders over de volledige hoogte van de ruimte, met een verbinding tussen het niveau van de voor- en achterwand

- voor vloerhoogtes van 0–25 cm

- voor het bevestigen van handgrepen en leuningen

- voor hangende toilettanks

Technische gegevens:

- druk 10–1000 kPa

- max. watertemperatuur 25 °C

- fabrieksinstelling voor spoelwaterhoeveelheid: 6 l / 3 l

- instelbereik voor spoelen met een grote hoeveelheid water: 4 l / 4,5 l / 6 l / 7,5 l

- instelbereik voor spoelen met een kleine hoeveelheid water: 2–4 l

- debiet bij 3 bar: 0,16 l/s

- minimale doorstroomdruk: 10 kPa

- berekend debiet 0,09 l/s

- materiaal: staal

Kenmerken

- serie 2025

- statisch zelfdragend frame, beschermd tegen corrosie door een poedercoating

- frame voor hangende toiletpotten met aansluitmaten conform de norm EN 33 en een uitsteeklengte tot 70 cm

- de ophanghoogte van de toiletpot kan tijdens de montage van het frame worden aangepast, verstelbereik 41–46 cm

- met uitschuifbare plaat voor zijdelingse bevestiging boven het element op metalen of houten profielen of op Geberit Duofix-constructie-elementen

- draaibare voetjes, geschikt voor montage in U-profielen UW 50 en UW 75

- de voetjes kunnen zonder gereedschap en zonder extra onderdelen in de Geberit Duofix-systeemrail worden gemonteerd

- verzinkte montagepoten, corrosiebestendig en antislip

- aansluitbocht die zonder gereedschap op verschillende dieptes kan worden gemonteerd, verstelbereik 45 mm

- Geberit Sigma inbouwspoelkast 12 cm, met condensatie-isolatie

- bediening aan de voorkant, geschikt voor eenmalige spoeling, tweedelige spoeling en spoeling met „stop“-functie

- bij fabrieksinstellingen is onmiddellijk opnieuw doorspoelen mogelijk

- montage- en onderhoudswerkzaamheden aan de inbouwspoelkast zonder gebruik van gereedschap

- wateraansluiting aan de achterzijde of bovenaan in het midden

- in te korten beschermkap voor het inspectieopening, beschermt tegen vocht en vuil

- montageplaat van gefineerd hout, gemaakt van waterbestendig multiplex

- materiaalklasse B2 volgens DIN 4102-1 of klasse D-s2, d0 volgens EN 13501-3

- formaldehyde-emissieklasse A volgens EN 1084 of klasse E 1 volgens EN 13936

- met beschermhuls voor de toevoer naar Geberit AquaClean-wascabines of voor de aansluitleiding

- bevestiging van de elektrische aansluiting en de Power & Connect Box

- wateraansluiting R 1/2", type MasterFix en MeplaFix, met geïntegreerde hoekafsluiter en draaiknop

- beschermkap voor het inspectieopening

- 4 afstandhouders

- aansluitset voor toilet, ø 90 mm

- 90°-aansluitbocht van PE-HD, ø 90 mm

- overgangskoppeling van PE-HD, ø 90 / 110 mm

- bevestigings- en beschermingsmaterialen
