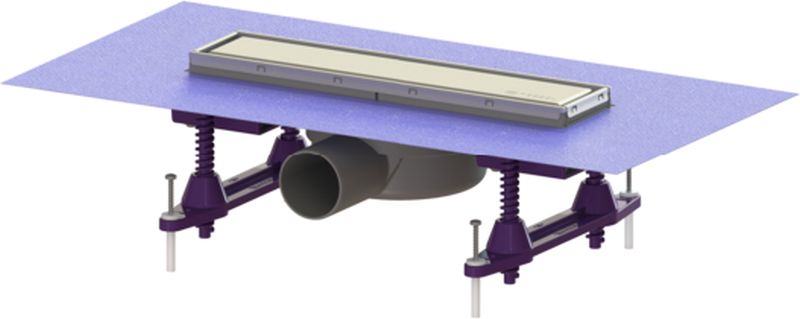

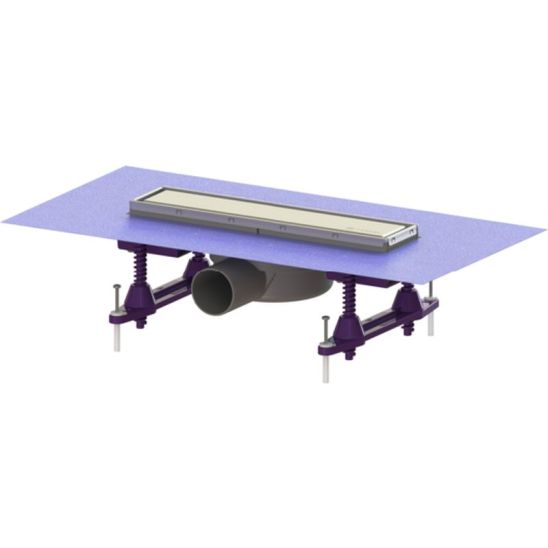

De Linearis Compact-lijnafvoer met een gelast ABS-huis is geschikt voor lijnafwatering binnenshuis. Het deksel kan worden omgedraaid om tegels te verlijmen. Voorzien van kant-en-klare openingen voor doorsijpelend water en een sifon.

Uitvoering:

- systeem: 125

- geïntegreerde sifon

- afdichtingstype: gecombineerde afdichting

- openingen voor doorsijpelend water: voorbereid

Afdichting op de aansluiting: in de fabriek gemonteerde afdichtingsmat (fzmu) volgens DIN 18534

- waterdichtheidsklasse volgens DIN 18534-1: W0-I

- hoogte van de waterkolom: 22 mm

Algemene kenmerken:

- nominale diameter (DN): 50

- buitendiameter (DA): 50

Afmetingen:

- breedte: 191 mm

- hoogte: 80 mm

- null: 365 mm

Tank:

- aantal afvoeren: 1 ST

- inbouwdiepte: 80 mm

Reservoir/basisbehuizing:

- materiaal van de inlaatbehuizing: ABS

Kenmerken van het deksel:

- type afdekplaat: roestvrijstalen afdekplaat

- Designrooster: optioneel voor het inlijmen van tegels

- materiaal van het deksel: roestvrij staal V2A

- kleur van het deksel: zilver

- maximale vloerdikte: 15 mm

- belastingsklasse: K 3 (EN 1253-1)

- oppervlak: roestvrij staal, geborsteld oppervlak

- vergrendeling: ingebouwd

Rooster:

- lengte van het frame: 300 mm

- breedte van het frame: 66 mm

- materiaal van het frame: roestvrij staal V2A

Vorm van de voet: vierkant

- materiaal van de basis: ABS

- doorstroomcapaciteit (l/s) bij een opstaphoogte van 10 mm: 0,6 l/s

- doorstroomcapaciteit (l/s) bij een waterkolom van 20 mm: 0,7 l/s

- doorstroomcapaciteit (l/s) zonder opstuwhoogte: 0,5 l/s

- mogelijkheid om een optionele Multistop-droge sifon voor de afvoer te gebruiken (apart verkrijgbaar)
