De smalle Linearis Infinity-lijnafvoer voor inbouw op vloerniveau is geschikt voor lijnontwatering in woon- en industriële ruimtes. Het afvoerprofiel van roestvrij staal 1.4404 (V4A) kan recht worden verlengd of met behulp van drie hoekstukken (30°, 45° en 90°). De behuizing van PP is voorzien van geluids- en trillingsdempers (pennen). De afvoer is voorzien van een flens met kliksluiting en een in de fabriek gemonteerde waterdichtingsmat, conform de normen PN-EN 1253-1 en DIN 18534-1-W3-I. Het afvoerprofiel kan in de flens met kliksluiting zowel in de lengte als in de breedte worden verschoven om bouwtoleranties te compenseren. Met een mechanische Megastop-sifon met watersluiting. Een open afvoeropening voor doorsijpelend water voorkomt dat het afdichtingsvlak onder water komt te staan als gevolg van wateroverlast.

Uitvoering:

- sifon: Megastop (mechanisch)

- type afdichting: in de fabriek gemonteerde afdichtingsmat (fzmu) volgens DIN 18534

Waterdichtheidsklasse volgens DIN 18534-1: W0-I

Algemene kenmerken:

- nominale diameter (DN): 40

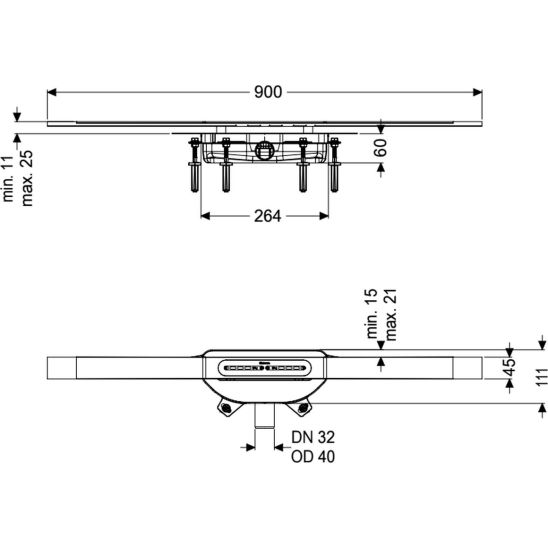

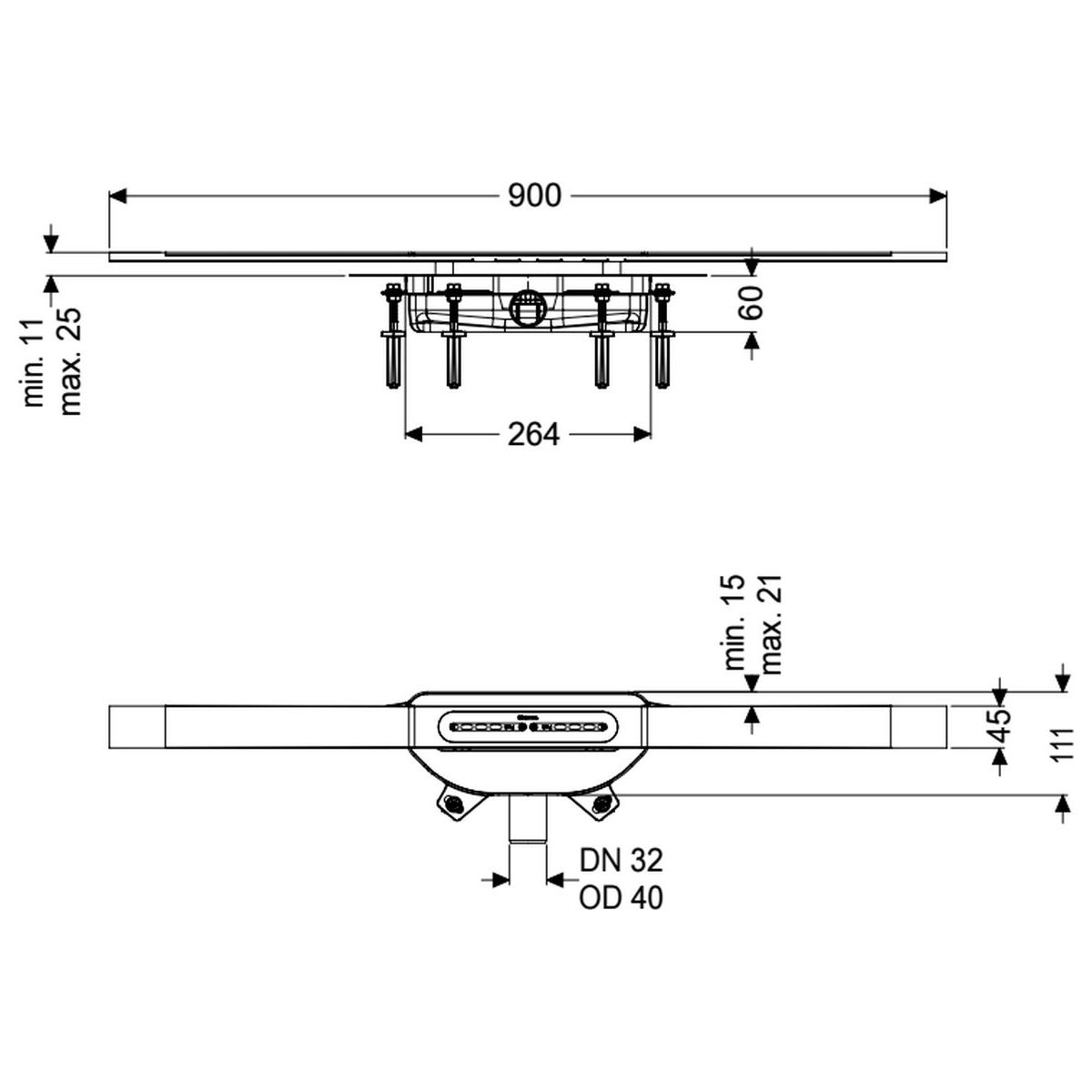

Afmetingen:

- lengte: 264 mm

- breedte: 111 mm

- minimale inbouwhoogte: 60 mm

Reservoir:

- nominale afvoermaat (DN): 40

- nominale afvoermaat (DA): 40

Reservoir / basisbehuizing:

- materiaal van het inlaatlichaam: PP

- aansluitvariant: zijdelings

Kenmerken van het deksel:

- type deksel: roestvrijstalen deksel

- materiaal van het deksel: roestvrij staal V4A

- minimale vloerdikte: 11 mm

- max. vloerdikte: 25 mm

- belastingsklasse: K 3 (EN 1253-1)

- lengte: 900 mm

- breedte: 45 mm

- oppervlak: zwart, geborsteld

- vergrendeling: ingebouwd

Vorm van de aansluiting: vierkant

- doorstroomcapaciteit (l/s) bij een opstaphoogte van 10 mm: 0,2 l/s

- doorvoercapaciteit (l/s) bij een opstaphoogte van 20 mm: 0,4 l/s
