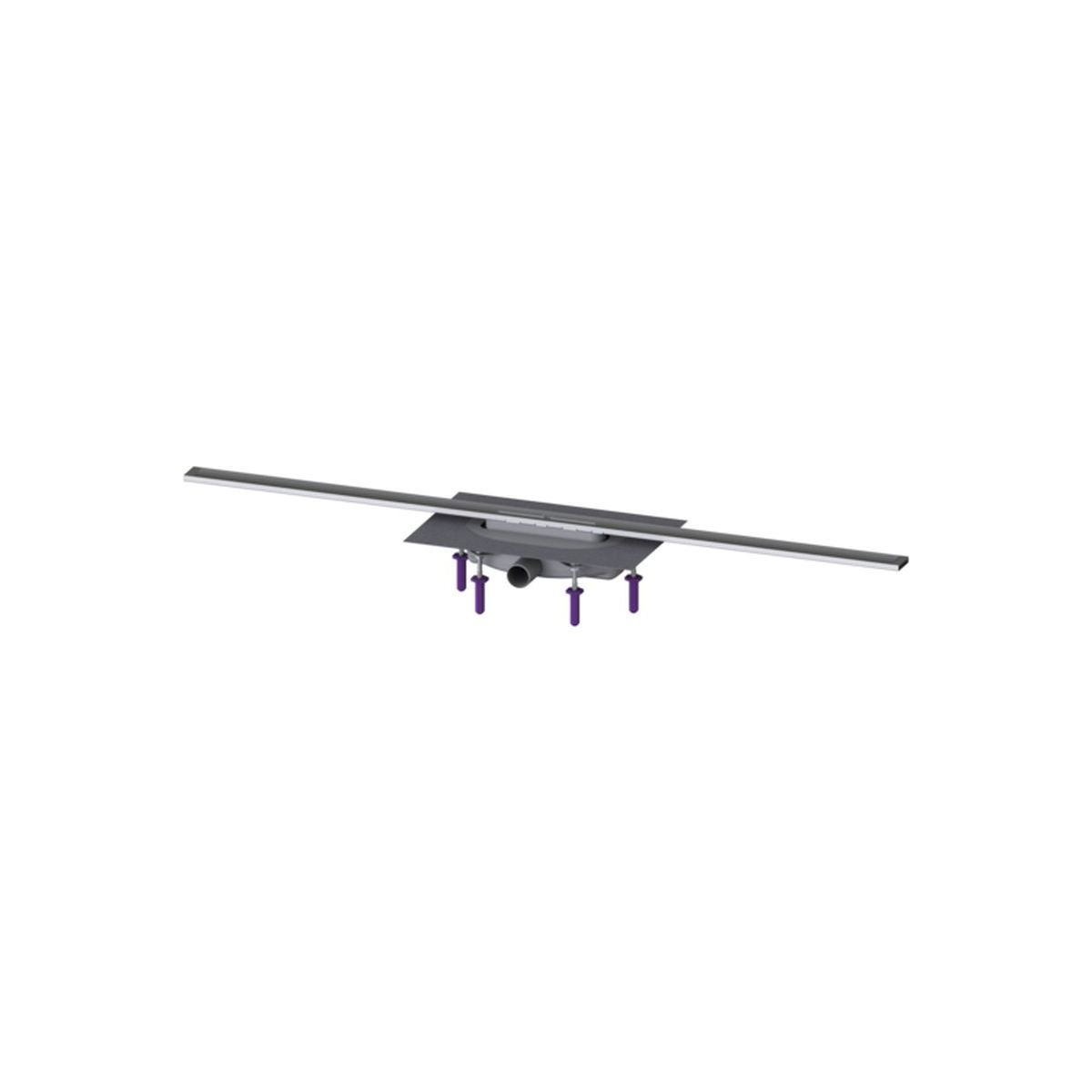

De smalle Linearis Infinity-lijnafvoer voor inbouw op vloerniveau is geschikt voor lijnafwatering in woon- en industriële ruimtes. De behuizing van PP is voorzien van geluids- en trillingsdempers (pennen). De afvoer heeft een flens met kliksluiting en een in de fabriek gemonteerde waterdichtingsmat, conform de normen PN-EN 1253-1 en DIN 18534-1-W3-I. Het afvoerprofiel kan in de flens met kliksluiting zowel in de lengte als in de breedte worden verschoven om bouwtoleranties te compenseren. Met een mechanische Megastop-sifon met watersluiting. Een open afvoeropening voor doorsijpelend water voorkomt dat het afdichtingsvlak onder water komt te staan als gevolg van wateroverlast.

Uitvoering:

- sifon: Megastop (mechanisch)

- type afdichting: in de fabriek gemonteerde afdichtingsmat (fzmu) volgens DIN 18534

Waterdichtheidsklasse volgens DIN 18534-1: W0-I

Algemene kenmerken:

- nominale diameter (DN): 40

Afmetingen:

- lengte: 264 mm

- breedte: 111 mm

- minimale inbouwhoogte: 60 mm

Reservoir:

- nominale afvoermaat (DN): 40

- nominale afvoermaat (DA): 40

Reservoir/basisbehuizing:

- materiaal van het inlaatlichaam: PP

- aansluitvariant: zijdelings

Kenmerken van het deksel:

- type deksel: roestvrijstalen deksel

- materiaal van het deksel: roestvrij staal V4A

- minimale vloerdikte: 11 mm

- max. vloerdikte: 25 mm

- belastingsklasse: K 3 (EN 1253-1)

- lengte: 1 200 mm

- breedte: 45 mm

- oppervlak: roestvrij staal, geborsteld oppervlak

- vergrendeling: ingebouwd

Vorm van de aansluiting: vierkant

- doorstroomcapaciteit (l/s) bij een opstaphoogte van 10 mm: 0,2 l/s

- doorstroomcapaciteit (l/s) bij een waterhoogte van 20 mm: 0,4 l/s
